梅特勒托利多烘干水分儀 HB43-S 顯示屏不亮故障維修詳解
【作者】:YX 【發布時間】:2025-8-11 【來源】:上海仰光電子科技有限公司

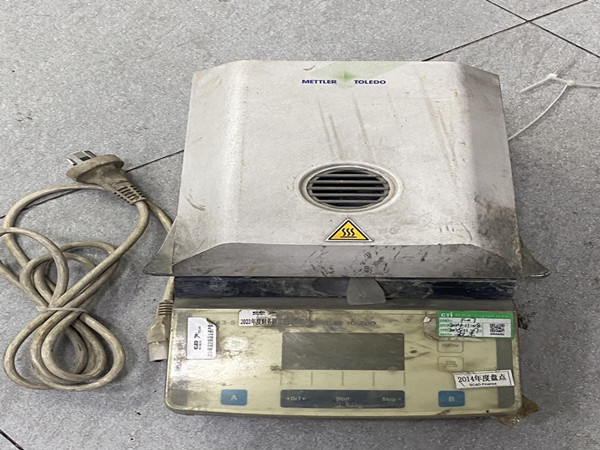

梅特勒托利多烘干水分儀 HB43-S 顯示屏不亮故障維修
一、故障現象
梅特勒托利多烘干水分儀 HB43-S 在接通電源后，顯示屏無任何顯示，儀器無自檢反應，按鍵操作無響應，但機身背面電源指示燈（若有）可能亮燈或完全無反應，排除正常待機狀態，判定為顯示屏不亮故障。
二、故障排查過程
電源系統檢查：首先確認供電電源正常，使用萬用表測量市電輸入電壓為 220V±10%，符合設備要求。檢查電源適配器輸出端電壓，該型號標配適配器輸出為 12V DC，實測無電壓輸出，更換同規格備用適配器后，儀器仍無顯示，排除適配器故障。拆開儀器外殼，檢查內部電源模塊，發現保險管（250V/2A）熔斷，測量電源模塊輸入端對地電阻為 0Ω，存在短路跡象。進一步檢測整流橋堆，發現其中一組二極管擊穿，導致保險管熔斷，初步判斷電源模塊故障影響顯示屏供電。
顯示屏連接檢查：斷開電源后，檢查顯示屏與主板的連接排線，發現排線接口存在氧化痕跡，針腳無彎曲但接觸電阻過大（測量值＞10Ω，正常應＜1Ω）。拔下排線用酒精清潔接口后重新插入，故障依舊。測量顯示屏背光驅動電路供電引腳，電壓為 0V（正常應為 5V），說明供電未送達顯示屏。
主板與驅動電路檢查：聚焦主板上的顯示屏驅動模塊，測量驅動芯片（如 LM2596 穩壓芯片）輸出電壓，無 5V 電壓輸出，檢查其輸入端有 12V 供電，判斷芯片損壞。同時發現驅動電路中濾波電容（100μF/16V）鼓包，容量衰減至 20μF，導致電壓紋波過大，影響芯片工作。此外，主板上連接顯示屏的 PCB 線路存在隱性斷線（通過導通測試發現），進一步阻斷信號傳輸。
三、維修方案
電源模塊修復：更換熔斷的 250V/2A 保險管，拆除擊穿的整流橋堆，替換為同型號 KBPC3510 橋堆。測量電源模塊輸出電壓為 12V DC，紋波≤50mV，確保供電穩定。
顯示屏驅動電路維修：更換損壞的 LM2596 穩壓芯片及鼓包的濾波電容，選用 100μF/16V 高頻低阻電容。用導線搭橋修復主板隱性斷線，確保 5V 供電和信號線路導通。
接口處理：用細砂紙打磨顯示屏排線接口氧化層，涂抹導電膏后重新插拔，確保接觸電阻＜1Ω。檢查顯示屏背光 LED 組，測量單顆 LED 正向電壓為 3.2V，導通正常，無需更換。
四、維修效果驗證
通電后儀器自動進入自檢程序，顯示屏亮起，顯示 “Metler Toledo HB43-S” 開機界面，無缺劃、閃爍現象。操作 “校準”“啟動” 等按鍵，顯示屏響應迅速，菜單切換流暢。連續運行 3 小時，顯示屏亮度穩定，無黑屏或重啟現象。測量烘干過程中水分數據，顯示數值清晰準確，與標準樣品測試結果偏差≤0.1%，符合設備精度要求，判定故障修復。
五、預防措施
定期（每 6 個月）檢查電源適配器輸出電壓，避免過壓損壞內部電路；
清潔儀器時避免液體滲入接口，可定期用壓縮空氣吹掃排線接口灰塵；
存放時避免劇烈振動，防止 PCB 線路隱性斷裂；
雷雨季節配備 surge 保護器，防止電網沖擊損壞電源模塊。
