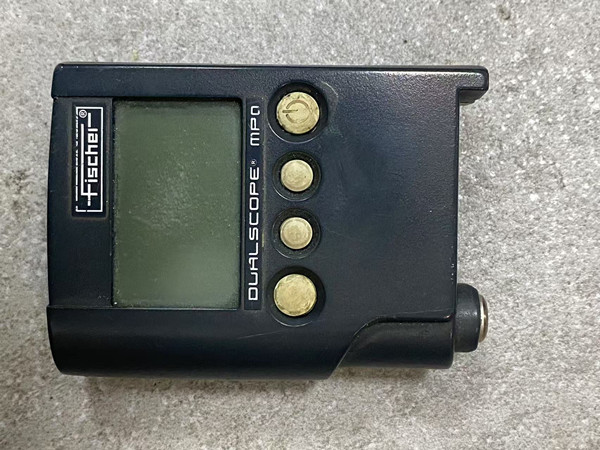

菲希爾涂層測厚儀 LT-M-014 顯示屏顯示異常故障維修
一、故障現象
菲希爾涂層測厚儀 LT-M-014 在正常開機使用過程中，顯示屏出現顯示異常的情況，具體表現為花屏，屏幕上有雜亂無章的色塊和線條；部分字符顯示缺劃，數字和字母無法完整呈現；偶爾還會出現黑屏，無任何顯示內容，但儀器其他功能似乎仍在正常運行。
二、故障排查過程
（一）外觀及連接檢查
顯示屏外觀：仔細觀察顯示屏表面，未發現明顯的物理損傷，如裂痕、破碎等情況，初步排除因外力撞擊導致顯示屏損壞的可能。
連接排線：打開儀器外殼，找到顯示屏與主板之間的連接排線。檢查排線兩端的接口，發現均無松動、氧化跡象。但為了進一步確認，使用萬用表測量排線的通斷情況，發現排線部分線路存在斷路現象，這可能是導致顯示異常的原因之一。
（二）顯示驅動電路檢查
元件外觀：對顯示驅動電路板進行外觀檢查，查看電路板上的元件是否有明顯損壞，如電容鼓包、電阻燒焦、芯片炸裂等。發現有一個貼片電容外觀有輕微鼓包，懷疑該電容可能已損壞。
電路參數測量：使用萬用表對顯示驅動電路中的關鍵元件進行參數測量。測量該鼓包電容的電容值，與標稱值對比，發現電容值嚴重偏離。同時，測量顯示驅動芯片的工作電壓，發現部分引腳電壓異常，推測可能是電容損壞影響了芯片的正常供電。此外，使用示波器檢測顯示驅動芯片的輸出信號波形，發現波形與正常波形相比存在明顯畸變，進一步確認顯示驅動電路存在故障。
（三）顯示屏自身檢查
為了確定顯示屏本身是否存在問題，在排除連接排線和顯示驅動電路部分故障后，將該顯示屏連接到同型號正常工作的測厚儀主板上進行測試。結果發現顯示屏仍然存在花屏、缺劃等顯示異常現象，說明顯示屏自身也存在故障。
三、維修方案
連接排線修復：由于排線部分線路斷路，根據排線的規格和線路分布，使用相同規格的導線對斷路線路進行焊接修復。焊接時要注意操作的精細度，避免短路和虛焊。修復完成后，再次使用萬用表測量排線的通斷情況，確保所有線路均導通正常。
顯示驅動電路維修：更換顯示驅動電路板上損壞的貼片電容，選擇與原電容規格一致的產品進行替換。焊接新電容后，再次測量顯示驅動芯片的工作電壓，確保電壓恢復正常。若芯片因之前的異常供電已損壞，則聯系廠家購買同型號的顯示驅動芯片進行更換。更換芯片時，需使用熱風槍等專業工具，嚴格按照焊接工藝要求進行操作，避免損壞電路板。
顯示屏更換：鑒于顯示屏自身存在故障，聯系菲希爾廠家或正規供應商，購買同型號的顯示屏。在更換顯示屏?xí)r，先斷開與主板的連接，小心取下舊顯示屏，然后將新顯示屏準確安裝到位，連接好排線，并確保連接牢固。
四、維修效果驗證
完成上述維修操作后，將測厚儀組裝好并開機。顯示屏能夠正常顯示，花屏和黑屏現象消失，字符顯示完整清晰，無缺劃情況。對測厚儀進行多次測量操作，顯示屏均能準確顯示測量數據，各項功能正常，表明菲希爾涂層測厚儀 LT-M-014 顯示屏顯示異常的故障已成功修復。
五、總結與預防措施
總結：本次顯示屏顯示異常故障是由連接排線斷路、顯示驅動電路元件損壞以及顯示屏自身故障共同導致的。通過逐步排查和針對性維修，使儀器恢復正常。
預防措施：在日常使用中，避免對儀器進行過度擠壓、碰撞，防止連接排線受損；定期對儀器進行維護保養，檢查顯示屏及相關電路元件的狀態；存放儀器時，注意環境的干燥和清潔，避免因潮濕、灰塵等因素影響電路性能。
