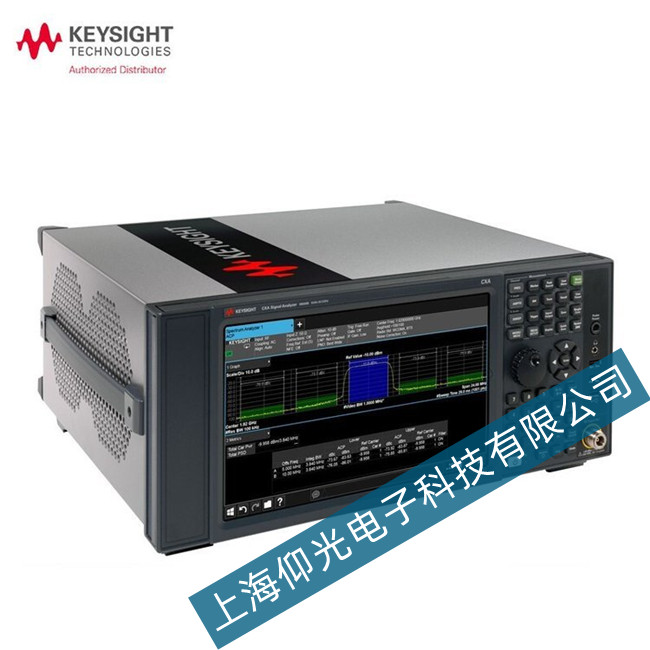

維修課堂,是德頻譜分析儀自檢紅燈快速維修
【作者】:仰光電子 【發布時間】:2025-8-2 【來源】:
近日，工業測試領域頻現是德頻譜分析儀開機后自檢失敗的故障現象，設備屏幕閃爍錯誤代碼，測試功能完全癱瘓。這一技術難題不僅影響通信、雷達等關鍵領域的研發進度，更暴露出高端儀器維修中“故障鏈隱蔽化”的共性挑戰。本文從硬件模塊、軟件參數、操作規范三個維度，解析自檢故障的深層機理與系統化解決方案。
故障溯源：三大核心模塊成“重災區”
本振鏈路失鎖
本振模塊作為頻譜儀的“頻率心臟”，其PLL（鎖相環）電路若出現相位噪聲超標或參考晶振偏移，會直接觸發“LO Unlock”報錯。技術團隊通過頻譜儀內置自檢程序定位發現，某型號設備因本振板上的VCO（壓控振蕩器）溫度系數漂移，導致高頻段（>20GHz）頻率鎖定失敗。
衰減器組件劣化
輸入衰減器是保護混頻器的“安全閥”，長期承受高功率信號沖擊后，其步進電機或PIN二極管易出現參數漂移。某維修案例顯示，設備在測試50dBm大功率信號時，因衰減器實際衰減量不足10dB，導致混頻器燒毀并引發“IF Overload”連鎖故障。
電源系統紋波干擾
開關電源模塊的輸出紋波若超過100mV，會通過電源線耦合至模擬前端，造成ADC（模數轉換器）采樣失真。某實驗室的頻譜儀因電源濾波電容容量衰減至標稱值的60%，導致自檢時基線波動超差，誤判為“校準失敗”。
維修四步法：從現象到本質的穿透式排查
軟件診斷先行
通過儀器面板進入“Service Test”模式，運行“LO Calibration”“Attenuator Test”等自檢子程序，記錄錯誤代碼對應的故障模塊。例如，“Error 1107”通常指向第一本振失鎖，“Error 507”則與衰減器步進電機卡滯相關。
硬件模塊替換驗證
對疑似故障的本振板、衰減器組件進行交叉替換測試。某維修團隊采用“最小系統法”，僅保留主板、本振板和顯示模塊，逐步排除接口板、風扇控制板等非關鍵部件的干擾。
參數校準復位
更換故障模塊后，需使用是德官方校準套件重新標定頻率響應、幅度精度等核心參數。特別要注意校準環境的溫濕度控制（23℃±1℃，濕度<60%），避免環境因素引入測量誤差。
老化測試驗證
維修完成后，需進行72小時連續烤機測試，重點監測高頻段（>26.5GHz）的相位噪聲、剩余調頻等關鍵指標。某案例中，設備雖通過初始校準，但在連續工作48小時后出現本振頻率漂移，最終定位為散熱風扇轉速不足導致的模塊過熱。
預防性維護：延長設備壽命的三大法則
信號輸入規范
測試前務必確認輸入信號功率不超過儀器最大允許值（通常為+30dBm），大功率信號需外接衰減器。某用戶因直接測試未衰減的微波信號，導致混頻器瞬間燒毀，維修成本高達設備原價的35%。
靜電防護升級
操作時需佩戴防靜電手環，并確保儀器接地電阻<1Ω。某實驗室因未規范接地，導致頻譜儀在干燥季節頻繁出現“Data Corruption”報錯，最終發現是靜電擊穿存儲芯片所致。
定期深度保養
每季度對設備進行除塵清潔，重點檢查散熱風道、電源濾波電容等易損部件。某型號設備因長期未清理散熱孔，導致本振模塊溫度過高，晶振頻率偏移超差，引發自檢失敗。
當前，隨著5G、衛星通信等技術的快速發展，頻譜分析儀的測試帶寬已突破110GHz，其硬件復雜度與軟件智能化程度同步提升。技術人員需構建“電-熱-機”多物理場耦合分析模型，結合頻譜儀自帶的錯誤日志系統，實現從“被動救火”到“主動預防”的維修模式升級。
