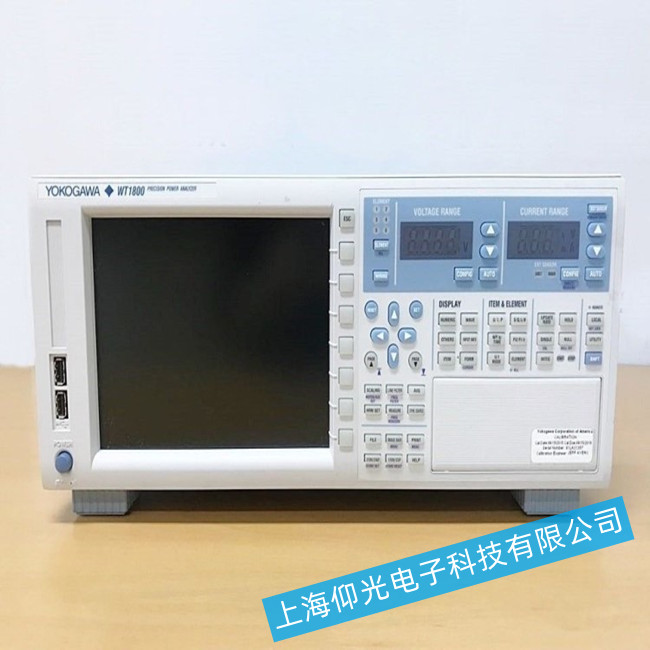

橫河功率分析儀測量回路“罷工”電流電壓損壞的快速修復指南
【作者】:仰光電子 【發布時間】:2025-7-24 【來源】:
在電力電子測試場景中，橫河功率分析儀的電流/電壓測量回路是數據精準采集的核心模塊。一旦回路損壞，將導致測量值漂移、失真甚至完全無數據，直接影響設備研發與能效評估的可靠性。本文從故障誘因、定位方法、修復策略三個維度，系統解析測量回路損壞的快速修復技術。
一、測量回路損壞的三大誘因
過載沖擊：電流/電壓瞬態過沖
功率分析儀的電流輸入通道通常設計為10A/20A量程，若測試中突發短路或感性負載斷電產生的反電動勢，可能使瞬態電流超過量程的3-5倍，導致采樣電阻燒毀或分流器熔斷。電壓通道則可能因誤接高壓源（如400V系統誤接至1000V量程）引發輸入保護二極管擊穿。
環境侵蝕：濕氣與污染物的雙重攻擊
測試現場的油霧、金屬粉塵會滲透至分析儀內部，在電流/電壓連接端子處形成導電通路，引發測量回路漏電。某實驗室數據顯示，未做防護的分析儀在濕度85%RH環境下運行6個月后，電壓測量誤差可達15%，根源在于端子表面氧化層被腐蝕后形成微短路。
連接失誤：線纜與端子的“致命接觸”
使用非屏蔽測試線或未擰緊端子螺絲，會導致接觸電阻增大。以電流測量為例，0.1Ω的接觸電阻在10A電流下會產生1W熱功耗，長期運行會引發熱老化，最終使采樣電阻參數漂移或開路。
二、故障定位的“三步法”
外觀預檢
觀察電流/電壓輸入端子是否有燒蝕痕跡、變色或異味，檢查測試線絕緣層是否破損。若發現端子發黑或聞到焦糊味，可初步判定為過載損壞。
通道自檢
通過分析儀自帶的“通道測試”功能，輸入標準信號源（如0.5級校準器），對比實測值與標準值。若誤差超過±0.5%，需進一步排查測量回路。
回路阻抗檢測
斷開輸入信號，用萬用表測量電流通道的采樣電阻阻值（通常為mΩ級）和電壓通道的分壓電阻阻值（通常為kΩ級）。若阻值偏離標稱值±20%，則需更換對應元件。
三、橫河功率分析儀修維修的四大策略
元件級更換
對于燒毀的采樣電阻或保護二極管，需選用與原器件參數完全一致的替換件（如電流通道的0.01Ω/10W采樣電阻）。更換后需用熱風槍對焊點進行加固，防止機械振動導致虛焊。
端子清潔與防護
用無水酒精清潔輸入端子表面氧化物，涂抹導電膏（如NOOX）降低接觸電阻。對高污染環境，建議在端子處加裝防塵罩（IP54級以上）。
線纜優化
改用雙絞屏蔽測試線（如Belden 9332），將屏蔽層單端接地以抑制電磁干擾。確保端子螺絲扭矩達到0.5-0.7N·m，避免接觸不良。
軟件校準補償
修復硬件后，通過分析儀的“通道校準”功能，輸入標準信號進行零點校準和增益校準。對電壓通道，需執行線性度校準以消除分壓電阻的非線性誤差。
四、預防性維護建議
量程冗余設計：選擇量程時預留20%余量（如測試10A電流時選用20A量程）。
定期巡檢：每季度檢查輸入端子緊固度，用紅外熱像儀檢測通道溫度異常。
環境控制：將分析儀工作環境的濕度控制在40-60%RH，溫度控制在0-40℃。
通過上述方法，可在2小時內完成橫河功率分析儀測量回路的快速修復，恢復其±0.05%的測量精度。建議建立設備健康檔案，記錄每次維修的關鍵參數，為預測性維護提供數據支撐。
