泰克TDS2024C示波器采集板“罷工”全解析：故障溯源與修復實戰
【作者】:仰光電子 【發布時間】:2025-7-19 【來源】:

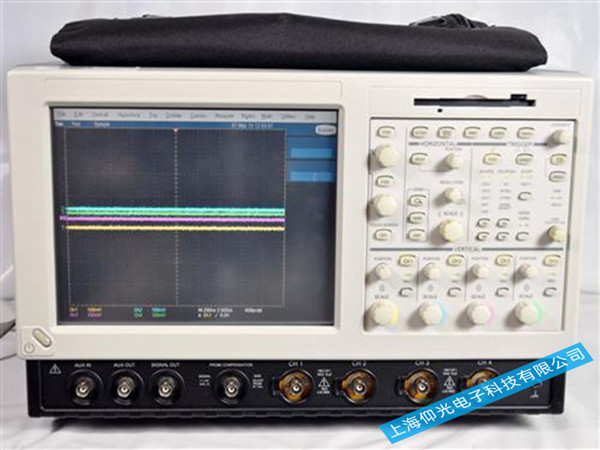

泰克TDS2024C示波器作為經典測試儀器，其采集板承擔著信號數字化與處理的核心任務。然而，因操作不當或環境因素，采集板損壞導致的無波形、自檢報錯等問題頻發。本文結合典型案例，從故障機理到修復方案進行系統性拆解。
一、采集板損壞的三大誘因
過壓沖擊：信號輸入的“隱形殺手”
某鋼鐵廠設備在測試高壓脈沖信號時，未使用衰減探頭，導致采集板模擬前端芯片擊穿。經檢測，輸入信號幅度達400V（超出儀器標稱300V范圍），直接燒毀AD8009運算放大器及周邊電阻網絡。此類故障占采集板損壞案例的60%以上。
靜電放電：操作疏忽的“連鎖反應”
某電子廠工程師在未佩戴防靜電手環的情況下更換探頭，導致人體靜電通過BNC接口竄入采集板，引發鎖相環電路（PLL）芯片損壞。設備表現為開機后屏幕顯示“PLL2 Error”，觸發功能完全失效。
環境侵蝕：灰塵與潮濕的“慢性毒藥”
某化工廠設備長期運行在粉塵環境中，采集板表面沉積導電性灰塵，造成信號線間短路。檢測發現，差分輸入端的0.1μF耦合電容因潮濕環境發生電解，參數漂移導致低頻信號失真。
二、分層診斷與修復流程
階段一：故障定位與初步檢測
自檢報錯分析
若設備開機后顯示“CH1 Acquisition Fault”，需優先檢查采集板與主板的通信總線。使用示波器監測FPGA與采集板之間的LVDS信號，若時鐘信號缺失，可判定為鎖相環電路故障。
信號鏈路驗證
通過邏輯分析儀抓取采集板輸出端的并行數字信號（如12位AD轉換結果）。若數據總線恒定低電平，需進一步檢測AD芯片的供電電壓（正常應為5V±0.1V）及參考電壓（2.5V±0.05V）。
階段二：元件級維修與更換
模擬前端修復
對過壓損壞的采集板，需更換AD8009運放及周邊0402封裝電阻（阻值通常為50Ω-100Ω）。例如，某案例中R102（51Ω）因過流燒毀，導致輸入阻抗失配，更換后需用網絡分析儀驗證S11參數（<-10dB@100MHz）。
數字電路修復
若FPGA配置錯誤導致采集板不工作，需通過JTAG接口重新燒錄固件。例如，某設備因電源波動導致FPGA內部配置存儲器數據丟失，使用泰克專用編程器恢復后，需執行自校準流程確保時序精度。
三、預防性維護策略
信號接入規范
測試前使用萬用表測量信號幅度，超出300V時必須使用10:1衰減探頭。
對脈沖信號，需在探頭端并聯TVS二極管（如1N4148W）進行鉗位保護。
靜電防護強化
操作臺鋪設防靜電墊（表面電阻106-109Ω），并確保設備接地端與大地可靠連接。
每周使用靜電場測試儀驗證防靜電措施有效性，要求接觸電壓＜50V。
環境控制優化
在粉塵環境中加裝密封罩，并配備空氣過濾裝置（過濾效率≥95%@0.3μm）。
每季度使用壓縮空氣（壓力≤0.2MPa）清理采集板灰塵，重點清潔BNC接口及散熱片縫隙。
四、典型案例復盤
某設備在測試IGBT驅動信號時突發故障，表現為通道1無波形且自檢報錯。經檢測：
故障定位：采集板模擬前端AD8009輸出端電壓為0V，判斷為運放損壞。
元件更換：更換AD8009及周邊電阻網絡，重新調整輸入偏置電壓至1.65V（VCC/2）。
功能驗證：輸入100kHz方波信號，使用示波器測量采集板輸出端眼圖，確保抖動＜50ps。
修復后設備連續運行72小時未出現異常，驗證了維修方案的有效性。
通過系統化的故障溯源、元件級修復及預防性維護，可顯著降低泰克TDS2024C示波器采集板的損壞率，為高精度測試提供可靠保障。
