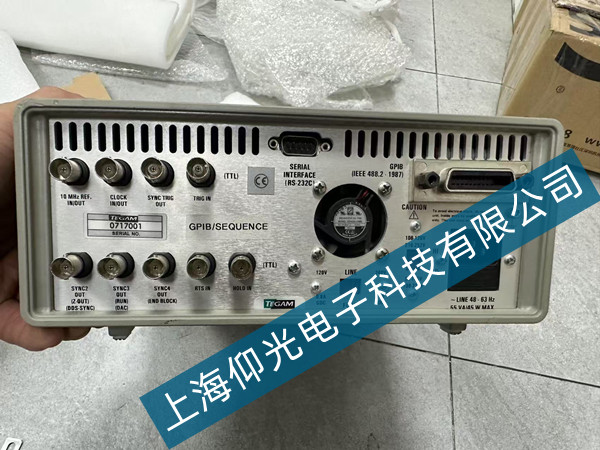

TEGAM 任意波形發生器 2411B 顯示與操作類 - 電路故障維修
TEGAM 任意波形發生器 2411B 的顯示與操作功能是設備正常運行和精準控制的重要保障，當相關電路出現故障時，會導致顯示異常、操作失靈等問題，影響設備的使用。以下從故障原因、維修步驟、檢測調試及預防措施等方面進行詳細說明。
故障原因分析
顯示相關電路故障：顯示驅動電路中的芯片老化、電容鼓包、電阻燒毀等，會導致顯示屏無法正常工作，出現黑屏、花屏、顯示模糊或字符缺失等現象。顯示屏本身的背光電路故障，如背光驅動芯片損壞、燈管老化，會使屏幕亮度異常，甚至無法發光。
操作按鍵電路故障：操作按鍵對應的電路中，按鍵開關接觸不良、按鍵矩陣電路中的二極管或電阻損壞，會導致按鍵失靈、按鍵響應延遲或誤觸發。此外，按鍵電路的供電電壓不穩定，也會影響按鍵的正常工作。
控制與連接電路故障：連接顯示模塊和操作按鍵模塊與主板的排線接觸不良、排線斷裂，會導致信號傳輸中斷，使顯示和操作功能出現異常。主板上控制顯示和操作的核心芯片故障，會直接影響對顯示和操作指令的處理，引發一系列故障。
維修步驟
顯示電路維修：先檢查顯示屏的外觀，查看是否有破損。若顯示異常，使用萬用表檢測顯示驅動電路的供電電壓是否正常，測量電路中的電阻、電容、芯片等元件的參數，判斷是否有損壞。更換老化的芯片、鼓包的電容、燒毀的電阻等故障元件。對于背光電路故障，檢測背光驅動芯片的輸出電壓，更換損壞的驅動芯片或老化的燈管。
操作按鍵電路維修：對操作按鍵進行逐個測試，按壓按鍵時用萬用表測量按鍵開關的通斷狀態，若接觸不良，更換按鍵開關。檢測按鍵矩陣電路中的二極管、電阻，替換損壞的元件。使用示波器檢測按鍵電路的供電電壓，確保電壓穩定，若不穩定，檢修供電電路。
控制與連接電路維修：檢查連接排線是否有斷裂、接觸不良的情況，更換斷裂的排線，將接觸不良的排線重新插緊、固定。通過專用檢測設備對主板上的控制芯片進行檢測，若芯片故障，更換同型號的芯片。
維修后的檢測與調試
維修完成后，接通設備電源，觀察顯示屏的顯示情況，檢查是否能正常顯示設備參數、波形設置等信息，確保無黑屏、花屏、字符缺失等問題，亮度適中且均勻。操作各個按鍵，測試按鍵是否靈敏、響應準確，無失靈、誤觸發現象。進行多次復雜操作，如設置不同的波形參數、調整輸出頻率等，驗證顯示和操作功能的穩定性。
預防措施
避免設備受到劇烈震動和撞擊，防止顯示模塊、按鍵及內部電路元件損壞。
定期對設備進行清潔，去除按鍵縫隙中的灰塵、雜質，防止按鍵接觸不良。
保證設備工作環境的溫度、濕度在規定范圍內，避免高溫、高濕導致電路元件老化加速。
操作設備時力度適中，避免用力按壓按鍵，減少按鍵的磨損。
通過以上維修步驟和預防措施，能夠有效解決 TEGAM 任意波形發生器 2411B 顯示與操作類電路故障，確保設備的顯示清晰、操作靈敏，為測試工作提供可靠支持。
