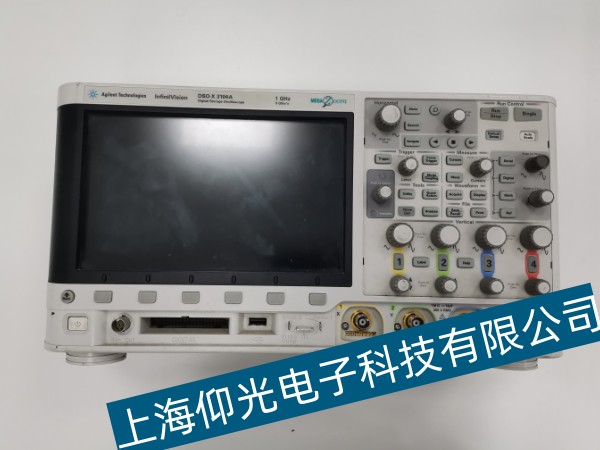

安捷倫示波器水平或垂直方向無展示故障維修

【作者】:mzx 【發布時間】:2023-4-12 【來源】:上海仰光

示波器使用過程中出現的錯誤代碼故障維修
示波器常見故障代碼，示波器維修范圍：示波器無光點、無波形，水平或垂直方向無展示，垂直/水平線條密集或傾斜，波形不穩定，垂直、水平方向讀數不準，調幅波形失常，測不出兩個信號間的相位差。
■ 水平或垂直方向無展示
觸發源選擇開關在外檔、電平旋鈕調節不當、穩定度電位器沒有調整好、X軸選擇誤置于X外接位置等會導致無鋸齒波產生。而垂直方向無展示，則可能是因為輸入耦合方式DC-接地-AC開關誤置于接地位置；輸入端的高、低電位端與被測電路的高、低電位端接反；輸入信號較小，而V/div誤置于低靈敏度檔等原因造成。
■ 垂直/水平線條密集或傾斜
t/div開關選擇不當，致使f掃描<>f信號，將導致水平線條密集或呈一條傾斜水平線。（推薦：CR系列測色儀錯誤代碼Illumination Error的意思？）
■ 波形不穩定
穩定度電位器順時針旋轉過度、觸發耦合方式AC、AC（H）、DC開關未選擇相應檔級、觸發源選擇開關誤置于外檔等。
■ 垂直、水平方向讀數不準
未進行偏轉靈敏度校準、校準時微調旋鈕未置于校正位置、測試時微調旋鈕調離了校正位置、被測信號頻率超過示波器的最高使用頻率。
■ 調幅波形失常
t/div開關選擇不當，掃描頻率誤按調幅波載波頻率選擇。
■ 測不出兩個信號間的相位差
誤把內觸發（拉YB）開關置于按（常態）位置、沒有正確選擇顯示方式開關的交替和斷續檔、觸發選擇開關誤置于內檔、觸發選擇開關雖置于外檔，但兩次外觸發未采用同一信號。

上海仰光電子擁有先進的檢測設備：匯能電路板維修測試儀、示波器、芯片編程器、（數字/指針式）萬用表、電路短路追蹤儀、直流電壓源、溫度檢測器、EPROM擦除器、信號發生器、邏輯分析儀、恒溫吹焊臺、熱風槍IC起拔器、電橋測試儀、電容表、電感表、等儀表。此外我們還擁有比起齊全的數控系統測試平臺，涵蓋了所有主流品牌。包括AB、發那科、西門子、大隈、馬扎克、三菱、海德漢、德馬吉、哈斯、發格、NUM、赫克等。
