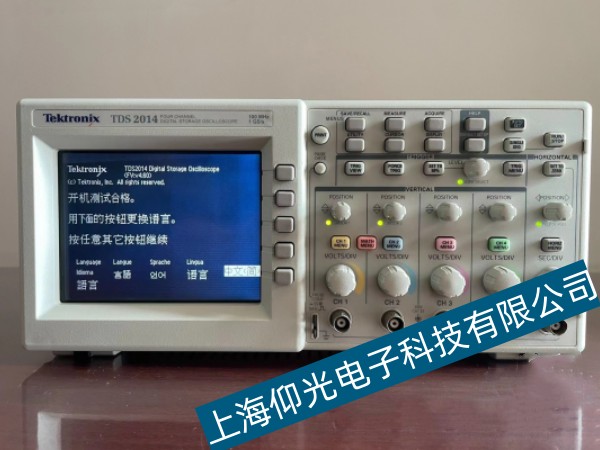

泰克示波器常見掃描線逐漸變暗故障解決辦法
【作者】:mzx 【發布時間】:2023-4-11 【來源】:上海仰光
示波器常見故障自我排除
一、無掃描線
1、出現無掃描線故障的原因 應先檢查電源電路、示波管電路、觸發掃描電路、X軸放大器等的工作是否正常。若這些部分工作都正常，則可能是增輝通道的故障，因?yàn)槭静ü軚艠O電位通常比陰極電位負60—70伏，一般情況下，陰極發射電子受柵極負壓抑制能到達熒光屏的甚少。X軸通道產生掃描電壓的同時也產生一增輝信號，增輝信號經Z通道后送到示波管柵級，使柵極電位提高30伏，陰極電子就會射到熒光屏上，形成較亮的掃描線。如果無增輝脈沖或增輝脈沖幅度不夠，則必然引起無掃描線故障。
2、解決辦法
a、通道的基線偏移過大，也就是說現在的0電平不在屏幕中心，這種情況可以把示波器的耦合打到GND的方式，觸發方式為AUTO，此時調節垂直位移旋鈕，再將基線調節到屏幕的中間位置在測量信號。
b、如果此時你的垂直靈敏度過低，信號的DC電平過大也是觀測不到信號的，這時候調節垂直位移，看看能否將信號調到屏幕的顯示位置，或?qū)⒒�調到中心后，輸入耦合打到AC方式，再看看有沒有信號。
c、觸發電平不對，就是信號沒有觸發，調節觸發電平看看有沒有顯示。
二、通電后掃描線逐漸變暗 這種故障可能是高壓電源故障引起，也可能由示波管燈絲電路故障引起。對于高壓電源，為保證示波管有良好的聚焦和穩定的亮度，要求電源有很小的紋波和足夠的穩定性，因此通用示波器高壓電源大多采用直流～直流變換器，如果高頻高壓電路的濾波電容性能變劣，或高壓引線絕緣層老化，都可能造成高壓漏電致使掃描線逐漸暗淡。 此外，示波管燈絲一端一般是通過一電阻與陰極相連的，故燈絲也處于負高壓電位。若變壓器繞組對地絕緣性能變差，則會造成負高壓漏電，使陰極負壓絕對值值減小，因而柵、陰之間電位差絕對值增大，結果造成掃描線變暗，這種故障往往與通電時間有關。要解決此問題可以重繞變壓器，但比較麻煩。較簡單的方法是另取一6．3伏變壓器直接給燈絲供電。
三、掃描線有調輝現象 調輝現象 引起此類故障的原因主要有三個：
1、消隱電路隔直電容斷路，失去抑制干擾能力，致使掃描線出現調輝現象。
2、示波管老化，電子發射能力差，調制能力也差，即使微弱干擾信號也不能掩蓋，造成調輝現象。最好更換示波管。
3、重新繞制高頻高壓電路的振蕩變壓器，在絕緣、浸漬、烘干等工序中未按嚴格的工藝要求進行，因而變壓器工作一段時間后發熱，使變壓器損耗增加，整流電源供給的電流增加，100Hz脈動成份也相應增大，高頻高壓受100Hz紋波的調制，就使掃描線出現調輝現象。因此，在重繞高頻變壓器時，應按嚴格的工藝要求進行。
