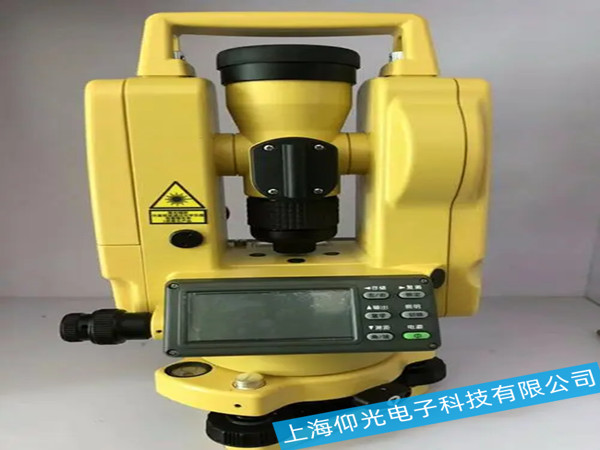

測繪儀器-經緯儀-望遠鏡系統故障維修分析
望遠鏡系統的故障及其排除：
1.成像不清晰
主要是由光學零件發霉、損傷、脫膠以及物鏡鏡片位置走動所引起。
(1)光學零件不清潔和損傷位置的判斷。從目鏡中觀察視場，如果視場模糊不清，特別當灰點、霉斑等隨目鏡調焦而轉動時，則不清潔或損傷位置一定在目鏡組的光學零件;反之，當轉動目鏡時模糊不清的東西停留不動，則說明污點在分劃板或物鏡組上。若十字線成像很清晰，而外界物體成像不清晰，可將目鏡對著光亮，從物鏡方向，向望遠鏡筒中觀察，看物鏡或調焦鏡上，有無霉斑及脫膠現象。
(2)不清潔或損傷現象的判斷。不清潔主要指光學零件表面存在灰塵、油跡、水氣、霉斑、損傷(劃痕、破裂、脫膠)等現象。光學零件不清潔的判斷特征如下：
灰塵在視場中看來將是一種不透明、呈全黑色、形狀不規則而四周有明顯邊界的東西，如有黑點、黑線等現象。
油跡在視場中呈透明、形狀不規則的拉絲狀或顆粒狀，有的呈局部指紋狀。
水氣在視場中看來是亮晶晶的透明細顆粒。在光線暗淡時，這種顆粒呈淡黑色，與油跡的區別是水氣在整個視場中分布均勻，水氣蒸發后將留下細小的圓圈痕跡。
霉斑在視場中呈菌絲體狀，嚴重時霉斑中心部分呈黑色不透明絲狀體，而中心向四周伸延出許多白色半透明的絲狀體。
2.光學零件損傷的判斷特征
碎裂在視場中呈現一條很粗的黑影，中間深，兩邊逐漸淡下去，嚴重時看不到成像。劃傷(劃痕)在視場中呈淡黑色紋痕，通過清洗后仍不能消除。
脫膠在視場中的現象有三種：
①樹葉斑脫膠。這種脫膠一般發生在物鏡上，是一種呈樹葉形狀的氣泡，故稱樹葉斑脫膠。主要是因鏡框過緊而使光學零件變形所致。在發生樹葉斑處說明膠已完全脫離玻璃表面。
②裂紋和氣泡式脫膠。這種脫膠主要是膠與玻璃的膨脹系數不一致，在遇到嚴寒時，體積收縮不同所引起。在視場中除呈裂紋和氣泡狀外也呈五彩色的霓虹狀。此種現象說明儀器膠層的耐寒性差。
③群點脫膠。這種脫膠一般說明膠層已完全脫離玻璃，一般是清洗時酒精侵入膠合層所致。
3.光學零件的清潔及除霉方法
(1)光學零件的清潔。如果油跡，灰塵等不清潔部分發生在一般的透鏡表面，可不必從鏡框中拆出光學零件而直接用棉簽蘸少許乙醚混合液，看清楚灰點或油跡位置，輕輕擦去。每擦一次就要換新的棉簽，以免粘在棉簽上的灰塵和油跡重新沾污光學表面。一般擦 2～3 次即可。擦拭時乙醚混合液切不可過多，以防止滲入鏡框內部而侵入膠層，引起脫膠。對鍍有增透膜的光學零件，特別要輕擦，且不能多擦，以免損傷膜層。
光學系統中，對刻劃面或鍍鋁反射面的清潔要特別小心，以免把刻線中的顏色刮掉。擦拭方向不應順著刻線方向，而應垂直于刻線方向輕擦，以免刮掉刻線中的顏色。一般可用棉花不蘸乙醚混合液而輕輕干擦，或者在光學零件表面呵一口氣后再擦，不得已才蘸少許乙醚混合液輕擦，以避免損傷刻劃膜層。
(2)霉斑的清除。光學零件如果剛開始生霉，可直接用上述清潔方法清除掉，但霉斑時間過長，霉菌分解玻璃表面，留下痕跡擦不干凈，可用棉花涂上一些清水或擦鏡水進行擦拭。對于嚴重的霉斑，可在酒精中加一些優質碳酸鈣(或氯化鈣)輕擦，也可用高級牙膏少許代替。用碳酸鈣輕擦時，一般均可除去霉斑，特別嚴重時，可用脫脂棉蘸少許冰醋酸(或稀硝酸)輕輕擦。仍不能解決時，可用光學零件的拋光粉(三氧化二鐵)拌于清潔水中，用棉花蘸后進行輕擦。擦時應采取螺旋式圓周運動，即從內到外或從外到內作圓周運動，切不可任意亂擦。
用碳酸鈣、冰醋酸及拋光粉來清除霉斑雖十分有效，但對物鏡表面以及有鍍層的光學表面來說十分有害，不得已才能使用。
在擦的過程中最好使光學零件與金屬零件脫開。不能脫開時，特別要注意，切勿使化學藥物接觸金屬零件�？梢允褂靡恍┗瘜W防霉劑，如 H50 防霉劑，2l 號防霉防霧劑等。光學零件有嚴重脫膠、脫鋁或嚴重損傷時，應送回生產廠重新膠合、鍍鋁或調換。
4.調焦失常
(1)調焦手輪轉動失常。轉動調焦手輪時有緊澀或松動感覺時，應拆下清洗。
(2)調焦時成像偏移或跳動。這種現象稱為視準軸晃動，造成對不同遠近的目標照準時產生照準差。原因是調焦滑塊配合間隙過大以及調焦筒間隙過大。一般檢視方法是：將儀器對準目標，順時針方向轉動調焦螺旋，使目標十分清晰(調過頭應重新調焦)，然后用微動螺旋精確對準目標，再逆時針轉動調焦螺旋，調焦到清晰，再查看十字線垂線有否偏離目標。若有偏離，則說明視準軸有晃動。
(3)目鏡的調焦失效。所謂調焦失效就是當轉動目鏡時十字線或像無清晰度變化。調焦失效一般是由于屈光度環與目鏡止頭螺絲之間松動，以致內外套脫開。這時可旋緊三個止頭螺絲解決。
(4)目鏡調焦時過緊或過松。過緊是因目鏡調焦螺紋中進入灰塵或者多頭螺紋錯位所引起，而松動是因調焦螺紋中缺少油脂或者清洗后用油不對引起，此時可重新清洗加油或換黏度大的目鏡脂。
