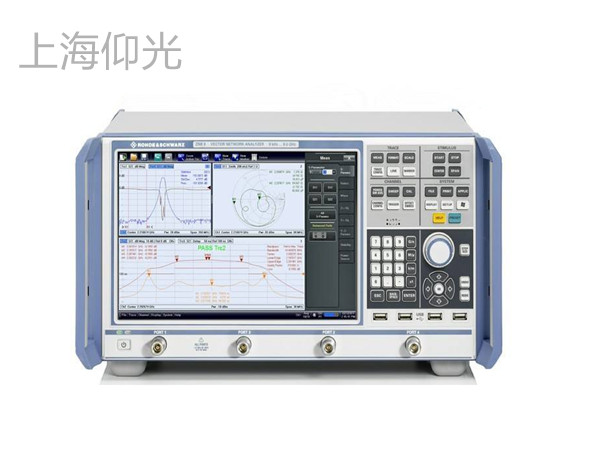

矢量網絡分析儀出現故障檢查及排除維修實例
【作者】:mzx 【發布時間】:2022-10-28 【來源】:上海仰光
矢量網絡分析儀出現故障的檢查思路和排除方法
實例1:開機后儀器自檢通過,測量反射(所用通道A/R)工作正常,測量傳輸(所用通道B/R)工作不正常,信號低30dBm左右,而且曲線不平,根據原理框圖分析,由反射測量正常可知,儀器所有共用的部件應該是正常的,則故障一定出在端口2的定向耦合器、B通道接收、采樣器、第二混頻器、及ADC電路的多路開關上。故障牽扯的器件較多,且儀器的結構比較緊湊,逐一檢查的方法不大可行,通過研究發現,中頻比較好測:設置儀器在連續波工作狀態,頻率1GHz,功率電平10dBm,此時中頻應該輸出頻率10MHz,峰-峰值為0.15V的正弦波,而我們用示波器測量發現信號低了很多,故可判斷故障出在采樣器或前面的耦合器上,進一步測量后發現,定向耦合器輸出信號正常,即可判斷采樣器損壞,需要更換。
實例2:開機后儀器工作正常,但工作一小時或更長時間后出現錯誤信息。用功率計在端口1測量,輸出功率電平為大,且功率電平不可調,該故障可能出現在自動電平控制電路或功率模塊上。因電路是閉環的,故障定位較困難,但根據故障出現的狀態,可判斷某一元器件的性能不好或電路存在虛焊點,而且是由溫度過高引起的,在這里我們采用了局部加熱法進行故障快速定位,即用一種溫度可控的熱風機分別對某一元器件進行加熱,然后快速冷卻,來確定故障所在點。
實例3:開機后,屏幕出現鎖相錯誤。鎖相電路涉及的電路很多,由框圖可知,它由信號源部分、信號分離部分、R通道采樣部分及其相關電路組成。出現這種錯誤信息,首先須做相位校準,校準通不過,則可判斷儀器出現硬件故障;再檢查與鎖相環路有關的電纜,連接電纜接觸不良,也有可能引起此類故障。檢查參考信號、基波發生器和脈沖發生器,如果均有正常信號輸出,就可排除其相關電路出現故障的可能性。將環路打開,外加一模擬輸入信號至鑒相器,檢查其輸出,同樣未發現問題,而鎖相環路中R通道采樣器斷開則出現鎖相錯誤,因此無法測量其對故障的影響,但因A、B、R三通道一樣,可互換使用,所以用替換法查出R通道采樣器損壞。
