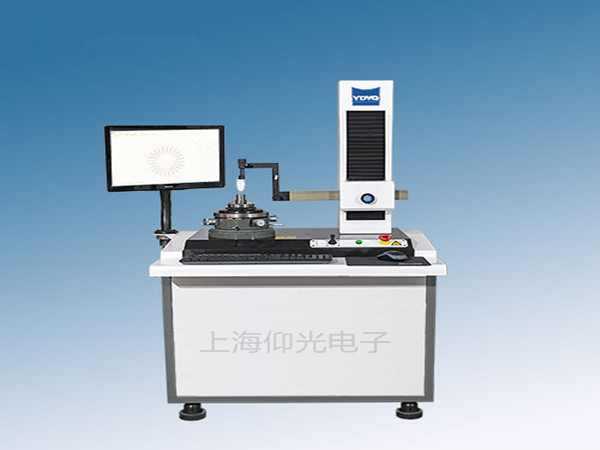

馬爾圓度儀傳感器故障維修
馬爾圓度傳感器故障 ：馬爾圓度儀通常表現為用手碰觸測桿時對心指針偏在一邊不動作。
傳感器故障的確認：拔出傳感器插頭，使傳感器處于脫開狀態不工作，倍率開關置2000倍、濾波置1-500、補償置1.0、工作開關置測量，旋調筆移鈕看指針動作。
A、如對心指針能隨筆移的旋調而左右擺動，則確認傳感器的故障概率為99.99%。
B、如對心指針仍然偏置在一邊不能隨筆移的旋調而左右擺動，且在輕輕敲擊對心表的情況下（排除對心表故障的可能性）還是不能擺動，這可能就是放大器的故障了。
提請用戶注意：傳感器故障修理難度和安裝要求較高，如沒有把握建議不要擅自拆卸修理，以免造成更大的損壞，給后面正常的修理帶來不必要的麻煩。
提請用戶注意：傳感器經修理后，需要進行校正調整，方能使用。首先應注意傳感器的極性，新購馬爾圓度原配的傳感器在出廠前就已經調整好了，不必再行調整；但在經過修理后，特別是在修理時更換過線圈的情況下，極性可能會和原來的不一致（不一致的概率為50%），也就是表現為偏擺方向反了，此時，只需把傳感器插頭的1#和3#接線對調即可（4#為接地端）。其次，需要進行平衡、相位和靈敏的調整（沒有把握請勿隨意校正，不正確的調整可能會導致傳感器信號故障而無法使用）。
四、馬爾圓度儀 放大器故障 ：通常表現為開機時對心指針偏在右邊或左邊不動作，或倍率切換時信號異常或?qū)π闹羔樂钦[動。
1、
上述三所表現的放大器故障：
a.如輕輕敲擊對心表，指針能復位擺動，這就是對心表的問題了，通常是指針粘針?biāo)拢诒砩习惭b兩個限位彈簧改變指針定位或更換新的對心表即可解決。
b.可以查看放大器內部變壓器旁的兩個保險絲是否斷了（一般只會斷其中一個），如斷了，換一個新的保險絲（附件盒里有備件）就可以了；如沒斷，就需要測量第二塊電板的2腳和3腳的對地電壓是否為 12v和-12v，如輸出電壓異常就可以確定是第四塊電板的問題了，這通常是穩壓電路故障，更換104電源板即可解決；如輸出電壓正常，這就可能是第二塊電板的問題了，通常是振蕩電路信號故障所致，更換102振蕩板即可解決。
2、倍率切換時信號異常，通常是倍率開關的問題，更換后即可排除故障，倍率開關為3*8波段開關。
3、對心指針非正常擺動，這也可能是第二塊電板的問題，振蕩電路故障，一般需要更換才能排除。
4、旋動筆移時對心指針擺動異常，這可能是筆移電位器故障，更換一個新的即可，筆移點位器為470歐姆。
5、數據處理系統程序無法正常顯示倍率檔（一般只顯示為10000倍），如果采樣板正常的話，就一定是倍率開關壞了
